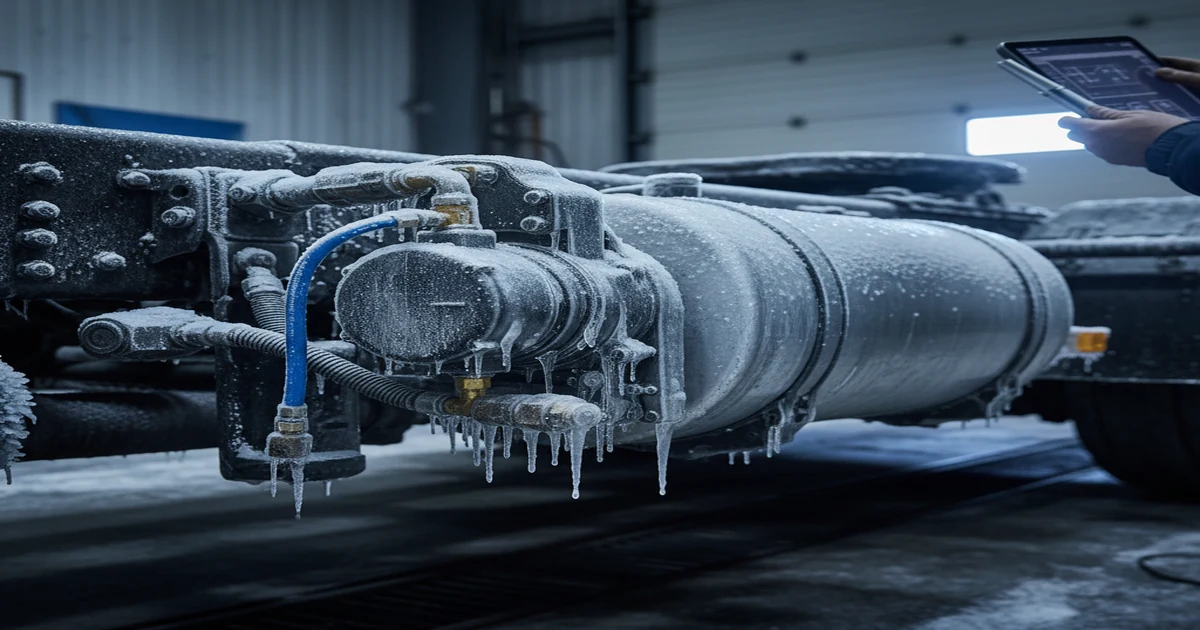

Paineilmajärjestelmän jäätyminen on raskaan kaluston yleisin talviaikainen hätäpysäytyksen syy Suomessa. Talvella E75:llä Oulun pohjoispuolella lämpötila laskee säännöllisesti alle -30 °C:n, ja yhdistelmän paineilmaputkistossa oleva kondenssivesi jäätyy muutamassa minuutissa, jos ilmankuivain ei toimi nimellisarvossaan. Tämä opas käy läpi oireet, syyt, diagnostiikan ja korjaustarpeen arvioinnin kenttäolosuhteissa.
1. Oireen tunnistus
Kuljettajan havainnot
Paineilmajärjestelmän jäätymiseen tai vuotoon viittaavat seuraavat oireet:
- Jarrumerkkivalo syttyy kojelautaan (painetaso laskenut alle 5,5 bar)
- Ilmanpaine ei nouse käynnistyksen jälkeen yli 6 bar normaalissa ajassa (3–5 min)
- Jarrut eivät vapaudu, ajoneuvo ei liiku seisontajarrun vapauttamisen jälkeen
- Sihisevä ääni letkuissa, liitoksissa tai venttiileissä (aktiivinen vuoto)
- Painemittari heilahtelee ajossa 0,5–1,5 bar vaihtelulla
- Seisontajarrun (jousijarru) jouset eivät vapaudu, koska paineilma ei pääse sylinteriin
- Kompressori käy tauotta ilman, että painetaso nousee
Milloin oireet ilmenevät
- Kylmäkäynnistys alle -20 °C:ssa: Yön aikana putkistoon kondensoitunut vesi jäätyy. Tyypillisin tilanne ABC-asemien piha-alueilla, joilla yhdistelmä seisoo 8–10 tuntia.
- Ajon aikana märissä ja kylmissä olosuhteissa: Kompressorin tuottama lämmin ilma tiivistyy kylmissä putkissa. Erityisesti perävaunun pitkät ilmalinjat ovat alttiita.
- Lämpötilan vaihtuessa nollan molemmin puolin: Sulamisvesi valuu matalimpiin kohtiin ja jäätyy uudelleen.
Akuutti vai kehittyvä vika
Akuutti vika tarkoittaa, että painetaso on romahtanut alle 5,5 bar tai jarrut ovat lukittuneet. Ajoneuvo on pysäytettävä välittömästi. Kehittyvä vika ilmenee hitaana paineen nousuna (yli 5 min 8 bariin), ajoittaisena merkkivalona tai lievänä paineen laskuna yön aikana (0,3–0,5 bar/h). Kehittyvä vika vaatii huollon, mutta ei välttämättä estä siirtymisajoa lähimmälle korjaamolle.
2. Mahdolliset syyt: prioriteettijärjestys
Seuraavassa syyt yleisyysjärjestyksessä talvikauden vikojen perusteella:
1. Jää ilmalinjoissa tai venttiileissä
Kondenssivesi kertyy paineilmaputkiston matalimpiin kohtiin ja venttiileiden tiivistepinnoille. Jäätyessään se tukkii ilman kulun kokonaan tai osittain. Rele-venttiili (relay valve) on yleisin jäätymiskohta, koska sen läpi kulkee suuri ilmamäärä jarrutettaessa.
Käyttöpaine: 7–12 bar. Jo 2 mm:n jääkappale venttiilissä riittää estämään ilman kulun.
2. Ilmankuivain tai kyllästynyt kuivain
Ilmankuivain (air dryer) poistaa kosteuden paineilmasta ennen sen siirtymistä säiliöihin. Kuivausainepatruunan (desiccant cartridge) käyttöikä on 1–3 vuotta tai 80 000–150 000 km riippuen käyttöolosuhteista. Kyllästynyt kuivausaine päästää kosteuden läpi, mikä johtaa kaikkien muiden komponenttien jäätymisriskiin.
Ilmankuivaimen kastepistevaatimus: alle -40 °C kuivattua ilmaa normaaliolosuhteissa. Jos ilmankuivain tuottaa ilmaa, jonka kastepiste on -20 °C, järjestelmä jäätyy varmasti Pohjois-Suomessa.
3. Vuodot ilmalinjojen liitoksissa
Letkujen pikaliittimet, kiristysliitokset ja messinkiset T-haarat haurastuvat kylmässä. Kumitiivisteet kovettuvat alle -25 °C:ssa ja menettävät tiivistyskykynsä. Vuoto voi olla pieni (0,1 bar/h) tai suuri (koko paineen menetys minuuteissa).
4. Kompressorin aliteho (~10 %)
Kompressorin nimellinen paineennousuaika tyhjästä 8 bariin on 3–4 minuuttia (riippuu mallista ja moottorin kierrosluvusta). Jos aika ylittää 6 minuuttia, kompressorin venttiilit, männänrenkaat tai imusuodatin vaativat tarkistuksen. Kylmässä öljyn viskositeetti kasvaa, mikä hidastaa käynnistysvaiheen paineentuottoa.
5. Rele- tai suojaventtiilin vika (~7 %)
Nelipiirijärjestelmän suojaventtiili (four-circuit protection valve) jakaa paineilman neljään erilliseen piiriin: etuakseli, taka-akseli, perävaunu ja lisälaitteet. Jos suojaventtiili jumiutuu, yksi tai useampi piiri jää ilman painetta. Rele-venttiilien sisäiset jouset ja tiivisteet kuluvat 500 000–800 000 km jälkeen.
6. Jarrusylinterin kalvovaurio (~3 %)
Jarrusylinterin (brake chamber) kumikalvo repeää kylmässä tai ikääntyessään. Vaurio aiheuttaa jatkuvan vuodon yhdestä akselista. Kalvon repeämä on kuultavissa sihisevänä äänenä suoraan sylinteriltä.
3. Diagnostiikkapolku: JOS/NIIN-rakenne
Käytä seuraavaa päätöspuuta kentällä. Aloita kohdasta A.
A. Paineen rakentuminen käynnistyksessä
JOS painetaso ei nouse yli 5 bar 3 minuutissa moottorin käydessä 1200–1500 rpm:
- NIIN kyseessä on kompressorin aliteho tai suuri vuoto. Sammuta moottori. Kuuntele sihisevää vuotoääntä. Jos vuotoa ei kuulu, tarkista kompressorin imusuodatin ja käyttöhihna.
JOS painetaso nousee normaalisti 8–10 bariin mutta laskee nopeasti moottorin sammuttamisen jälkeen (yli 0,5 bar / 15 min):
- NIIN järjestelmässä on vuoto. Siirry kohtaan B.
JOS painetaso nousee ja pysyy vakaana mutta jarrut eivät toimi:
- NIIN vika on venttiileissä tai sylintereissä. Siirry kohtaan C.
B. Vuodon paikallistaminen
JOS painetaso laskee tasaisesti kaikissa piireissä:
- NIIN vuoto on ennen suojaventtiiliä (kompressorin ja suojaventtiilin välissä). Tarkista ilmankuivaimen lähtöliitokset ja pääputki.
JOS vain yksi piiri menettää paineen:
- NIIN vuoto on suojaventtiilin jälkeen kyseisessä piirissä. Käytä saippuavesitestiä: levitä saippualiuosta kaikkiin liitoksiin ja letkuihin. Kuplat paljastavat vuotokohdan. Tarkista erityisesti pikaliittimet ja T-haarat.
JOS perävaunupiiri menettää paineen:
- NIIN tarkista yhdistelmäliitännät (ISO 1728 -mukaiset suojakannet). Talvella E75:llä liitäntöjen tiivisteet kovettuvat ja vuotavat. Tarkista myös perävaunun hätäjarruventtiili.
C. Jäätyneet venttiilit
JOS jarrut lukittuvat eivätkä vapaudu seisontajarrun vapauttamisesta huolimatta:
- NIIN todennäköisesti jää rele-venttiilissä tai jarrusylinterin syöttölinjassa. Kohdista lämmintä ilmaa (kuumailmapuhallin tai lämmin vesi, EI avotulta) rele-venttiiliin ja jarrusylinterin syöttöletkuihin. Odota 5–10 minuuttia ja yritä uudelleen.
JOS painemittari heilahtelee ajossa 0,5–1,5 bar vaihtelulla:
- NIIN tarkista takaiskuventtiili (check valve) kompressorin jälkeen. Viallinen takaiskuventtiili päästää paineen takaisin kompressoriin. Vaihda takaiskuventtiili.
JOS vain taka-akselin jarrut lukittuvat:
- NIIN tarkista ALB-venttiili (kuormantunnistusventtiili, automatic load-sensing brake valve). Jäätynyt ALB-venttiili lukitsee taka-akselin jarrut riippumatta kuormasta. ALB-venttiilin nivelkohdat vaativat voitelun.
D. Ilmankuivaimen tarkistus
JOS ilmankuivaimen purku-ääni (lyhyt pamahdus 30–60 sekunnin välein) puuttuu kokonaan:
- NIIN kuivain ei regeneroidu. Tarkista ohjausventtiili ja sähköliitäntä (ISO 11992 mukainen väylä perävaunun järjestelmissä). Vaihda kuivausainepatruuna.
JOS ilmankuivaimesta tulee vettä tai jääkiteitä purkuvaiheessa:
- NIIN kuivausaine on kyllästynyt. Vaihda patruuna välittömästi. Tyhjennä kaikki paineilmasäiliöt pohjatulpista kondenssiveden poistamiseksi.
4. Korjaustarpeen arviointi
AJO KIELLETTY: Pysäytä välittömästi
Seuraavissa tilanteissa ajoneuvoa ei saa liikuttaa. Traficom edellyttää, että jarruteho on vahintaan 45 % ajoneuvon kokonaismassasta (EU-asetus 661/2009, ajoneuvojen turvallisuus):
- Painetaso pysyy alle 5,5 bar moottorin käydessä
- Yksi tai useampi akseli on lukittunut eikä vapaudu
- Seisontajarru (jousijarru) ei vapaudu paineilmalla, jarrujouset ovat mekaanisesti lukittuneet
- Jarrumerkkivalo palaa jatkuvasti eikä sammu paineen noustessa
- Painetaso romahtaa alle 6 bar jarrutettaessa
Näissä tilanteissa kutsu huoltoauto paikalle tai hinaa ajoneuvo lähimmälle korjaamolle. Älä yritä siirtymisajoa.
Korjattava ennen seuraavaa ajoa
- Paineen rakentuminen kestää yli 6 minuuttia tyhjästä 8 bariin
- Yön aikana painehäviö ylittää 0,5 bar/h
- Ilmankuivaimen kuivausaine kyllästynyt (vettä/jäätä säiliöpohjissa)
- Yksittäinen vuotava liitos tai letku (tilapäiskorjaus ei riitä)
- ALB-venttiili jäätynyt tai jumittunut
Seurattava: tarkista ennen pitkää ajoa
- Paineen rakentuminen hieman normaalia hitaampi (4–5 min) lievässä pakkasessa (-10 °C)
- Yksittäinen pieni vuotoääni, joka ei vaikuta painetasoon (alle 0,1 bar/h häviö)
- Ilmankuivaimen regenerointiväli normaalia tiheämpi (alle 60 sekunnin välein)
- Kompressorin käyntiääni muuttunut (kolina, sivuääni)
5. Kustannusarvio
Seuraavat hinnat ovat suuntaa-antavia Suomen markkinahinnoilla (alv 25,5 %). Kiirekorjaus tarkoittaa tienvarsipalvelua tai päivystyskorjausta.
| Toimenpide | Itse tehtynä | Korjaamolla | Kiirekorjaus |
|---|---|---|---|
| Ilmankuivaimen patruunan vaihto | 80–150 EUR | 200–350 EUR | 400–600 EUR |
| Ilmalinjan vaihto (yksittäinen) | 20–50 EUR | 100–200 EUR | 250–400 EUR |
| Rele-venttiilin vaihto | 150–300 EUR | 350–600 EUR | 600–900 EUR |
| Kompressorin korjaus (tiivistesarja) | 100–200 EUR | 400–700 EUR | 800–1200 EUR |
| Kompressorin vaihto uuteen | 500–900 EUR | 900–1500 EUR | 1500–2200 EUR |
| Jarrusylinterin vaihto (kpl) | 80–150 EUR | 200–400 EUR | 400–650 EUR |
| Koko järjestelmän jäänpoisto + tarkistus | — | 300–500 EUR | 600–900 EUR |
| Suojaventtiilin (4-piiri) vaihto | 200–400 EUR | 500–800 EUR | 800–1200 EUR |
Huomaa: “Itse tehtynä” edellyttää paineilmatyökaluja, momenttiavainta ja perustietämystä järjestelmästä. Paineilmajärjestelmän korjaukset vaativat aina lopputestauksen painemittarilla ennen ajoa.
6. Lähimmät huoltopisteet: E75-reitti
E75 (Nelostie) kulkee Helsingistä Utsjokeen. Seuraavat huoltopisteet palvelevat raskasta kalustoa talviaikaan:
Lahti (E75/E12-risteys): Lahden teollisuusalueella Sopenkorvassa ja Renkomäellä on useita raskaan kaluston korjaamoja. Sijainti E75:n ja E12:n risteyksessä tekee Lahdesta ensimmäisen luonnollisen huoltopisteen etelästä tultaessa. ABC Lahti Renkomäki tarjoaa pysäköintitilaa yhdistelmille.
Jyväskylä (valtatie 9 -risteys): Jyväskylän Seppälänkankaan teollisuusalue on Keski-Suomen raskaan kaluston huoltokeskittymä. Valtatie 9 tuo liikennettä Tampereelta ja Kuopiosta. ABC Palokka soveltuu odotuspaikaksi huollon ajaksi. Useilla korjaamoilla on 24 h päivystys talviaikaan.
Äänekoski / Jämsä: Nelostien varrella Jyväskylän pohjoispuolella Äänekoskella ja eteläpuolella Jämsässä on pienempiä raskaan kaluston korjaamoja. Sopivat tilanteisiin, joissa siirtymisajo Jyväskylään ei ole mahdollista.
Oulu (pohjoinen solmukohta): Oulun Limingantullin ja Ruskon teollisuusalueet palvelevat pohjoiseen suuntautuvaa liikennettä. Oulu on viimeinen suuren mittakaavan huoltokeskittymä ennen Lapin harvaa korjaamoverkostoa. ABC Oulu Liminka (E75 varrella) tarjoaa tilat yhdistelmille. Talvella E75:llä Oulun pohjoispuolella lämpötilat laskevat usein alle -30 °C:n, varmista paineilmajärjestelmän kunto ennen jatkamista pohjoiseen.
7. Työnjohtajan tarkistuslista
Käy seuraavat kohdat läpi järjestyksessä paineilmajärjestelmän jäätymis- tai vuoto-ongelman diagnostiikassa:
Alkutarkistus
- Lue painemittarin lukema, kirjaa ylös paine ja aika
- Käynnistä moottori, kierrosluku 1200–1500 rpm
- Mittaa paineen nousuaika tyhjästä 8 bariin, kirjaa minuutit
- Tarkista jarrumerkkivalojen tila kojelaudasta
- Kuuntele vuotoääniä, kierrä ajoneuvo ympäri, tarkista molemmat puolet
Ilmankuivain
- Kuuntele ilmankuivaimen regenerointi (purku-ääni), kuuluuko säännöllisesti?
- Tarkista ilmankuivaimen sähköliitäntä ja ohjauslinja
- Tyhjennä jokaisen paineilmasäiliön pohjatulppa, kirjaa vesimäärä ja jään esiintyminen
- Arvioi kuivausainepatruunan ikä ja vaihtoväli
Vuotohaku
- Levitä saippualiuosta kaikkiin näkyviin liitoksiin
- Tarkista yhdistelmäliitännät (perävaunu), tiivisteet ja suojakannet
- Tarkista pikaliittimet, T-haarat ja letkujen kiristysliitokset
- Tarkista jarrusylinterit yksitellen, sihisevä ääni paljastaa kalvovaurion
Venttiilien tarkistus
- Testaa rele-venttiilin toiminta, jarru päälle/pois, kuuntele reagointi
- Tarkista suojaventtiilin (4-piiri) lähtöpaineet kaikista neljästä portista
- Tarkista ALB-venttiilin nivelkohdat ja mekaaninen liike
- Tarkista takaiskuventtiili kompressorin jälkeen, onko takaisinvirtausta?
Kompressori
- Tarkista kompressorin käyttöhihnan kireys ja kunto
- Tarkista imusuodattimen puhtaus
- Kuuntele kompressorin käyntiääni, kolina, nakutus tai sivuääni
- Mittaa kompressorin öljynpaine (jos erillinen voitelu)
Lopputoimet
- Kirjaa kaikki löydökset huoltopöytäkirjaan
- Testaa paineen pysyvyys: moottori pois, 15 min odotus, kirjaa painehäviö
- Testaa jarrutustoiminta matalalla nopeudella (alle 10 km/h) ennen liikkeellelähtöä
- Varmista, että jarrumerkkivalot sammuvat painetason noustessa yli 6,5 bar
- Arvioi seuraavan huollon ajankohta ja ilmoita kuljetusliikkeelle
Paineilmajärjestelmän jäätyminen on ennakoitavissa oleva vika. Säännöllinen ilmankuivaimen huolto, säiliöiden tyhjennys ja liitostarkistukset ennen talvikautta vähentävät tienvarsikorjausten tarvetta merkittävästi. E75:n varrella toimivat raskaan kaluston korjaamot tuntevat nämä ongelmat, ota yhteyttä lähimpään huoltopisteeseen, jos oireet viittaavat vakavaan vikaan.
