Raskaan kaluston jarrujärjestelmä on ajoneuvon kriittisin turvallisuusjärjestelmä. 40-tonninen yhdistelmä tarvitsee täysbremsin 80 km/h-nopeudesta noin 40–50 metriä, pysähtyäkseen ennen estettä, joka näkyy 100 metrin päässä. Tämä vaatii, että jokainen jarrukomponentti toimii nimellisarvojensa mukaisesti.
Tässä oppaassa käydään läpi ilmajarrujärjestelmän rakenne, kuluvat osat ja huoltovälit, EBS-diagnostiikka, seisontajarrun erityispiirteet sekä E75-reitin huoltopisteet jarrukorjaukseen. Lopussa on diagnostiikkapolku yleisimmille jarruongelmille.
Ilmajarrujärjestelmän rakenne
Raskaan kaluston ilmajarrujärjestelmä koostuu seuraavista pääkomponenteista:
Paineentuotto:
- Kompressori (tuottaa paineen 7–12 bar välille)
- Ilmankuivain (poistaa kosteuden ennen säiliöitä)
- Suoja- ja ylivirtausventtiilit
Paineen varastointi:
- Etuakselisäiliö
- Taka-akselisäiliö (tai yhdistetty säiliö)
- Perävaunu-/puoliperävaunusäiliö (ohjauspinta)
Jarrutustoiminta:
- Etuakselisylinterit (yksitoimiset kalvosylinterit)
- Taka-akselisylinterit (yhdistelmäsylinterit, palvelus- ja seisontajarru)
- Perävaununjarrut (samat kuin taka-akselilla, toiminta ohjataan yhdistelmäliitännästä)
Kuluvat osat ja huoltovälit

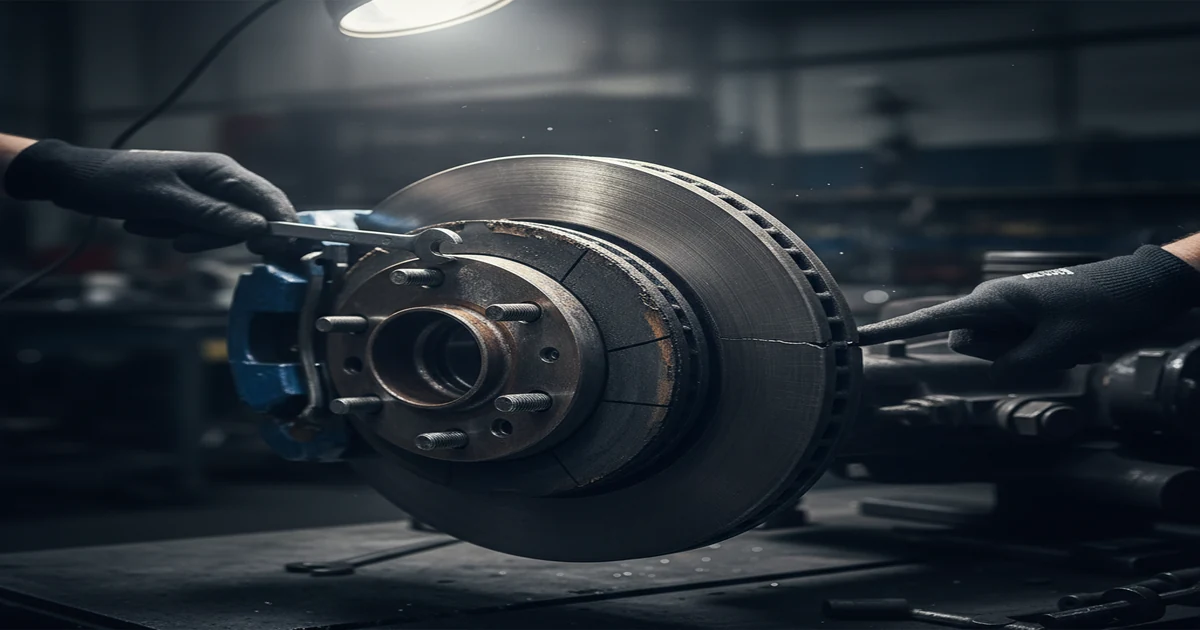

Jarrulevyt ja -palkit
Jarrulevyn minimipaksuus on merkitty ajoneuvon jarrulevyssä tai huolto-oppaassa. Tyypillisesti 22 mm alkuperäisestä on minimivaatimus, mutta valmistaja saattaa asettaa korkeamman rajan.
Huomioi:
- Mittaa levyn paksuus vähintään 3 kohdasta (reuna, puoliväli, vastainen reuna)
- Epätasainen kuluminen yli 2 mm tarkoittaa jarrusiipien tai -kammen vika
- Halkeileminen tai pistokorroosiota yli 1 mm syvällä → välitön vaihto
Jarrupalkkien minimivaatimus vaihtelee 10 mm:stä 15 mm:iin uuden palkin paksuudesta riippuen. Suositusraja on 30 % jäljellä olevasta materiaalista.
Jarrulevyn huoltoväli
| Käyttötyyppi | Huoltoväli (km) |
|---|---|
| Pitkämatkainen maantieajo | 150 000–200 000 |
| Jakeluajo (kaupunki, useat pysähdykset) | 60 000–100 000 |
| Metsämaasto tai kaivosajo | 30 000–60 000 |
Ilmankuivain
Ilmankuivaimen kuivausaine vanhenee kosteuden ja käytön myötä. Kun kuivausaine on kyllästynyt, kosteutta pääsee jarruputkistoon, ja pakkasen iskiessä se jäätyy.
Vaihtoväli:
- Vuosittain tai 100 000 km välein, sen mukaan kumpi tulee ensin
- Korkeassa kosteudessa (Pohjanmaa, merenrannikko) lyhennä väliä 20 %
- Indikaattoriväri: kuivausaine on usein oranssia uutena, muuttuu vihertäväksi tai harmaaksi kyllästyttyään
Jarruletkut ja -putket
Tarkista silmämääräisesti jokaisen huollon yhteydessä:
- Ulkopinnan halkeamat ja hankaumajäljet (erityisesti perävaununliitäntä)
- Kumiletkun pehmeneminen tai kovettuminen
- Metallinen jarruputki: hapettuminen tai kolhut
Perävaununliitäntä (punainen + keltainen): Tarkista tiivisteet ennen jokaista yhdistämistä. Vuotava tiiviste tiputtaa järjestelmäpainetta ja jarruttaa epätasaisesti.
EBS: Elektroninen jarrujärjestelmä
EBS (Electronic Braking System) on standardi uusissa raskaissa ajoneuvoissa. Se ohjaa jarrutusvoimaa akseli- ja pyöräkohtaisesti nopeammin kuin kuljettaja voi reagoida.
EBS:n tarkistuspisteet:
-
Vikakoodit: EBS-ohjainlaitteessa saattaa olla tallennettuja vikakoodeja, vaikka jarrut tuntuisivat toimivan. Diagnostiikkalukija pakollinen huollon yhteydessä.
-
Paineanturit: EBS käyttää paineantureja jarrutusvoiman säätöön. Anturin vika antaa väärää tietoa ohjainlaitteelle.
-
ABS-anturit: Jokaisen pyörän nopeus mitataan erillisellä anturilla. Talvisuola ja hiekoitus tukkivat anturin aukon vuodessa.
-
Modulaattoriventtiilit: Sähköisesti ohjatut venttiilikokonaisuudet, joissa voi olla mekaanisia tai sähköisiä vikoja.
EBS ei korvaa mekaanista tarkistusta. Sähköinen ohjaus toimii mekaanisen järjestelmän päällä, kulunut levypalkki ei korjaannu EBS:llä.
Seisontajarru: yhdistelmäsylinterit
Raskaan kaluston seisontajarru toimii jousen avulla, jousi pitää seisontajarrun kiinni, ja ilmanpaine vapauttaa sen. Jos ilmanpaine laskee alle 5 barin, seisontajarru menee päälle automaattisesti.
Yleinen vikailmiö: Yhdistelmäsylinterin jousiosa hajoaa. Tuntomerkit:
- Ajoneuvo pyrkii kaartamaan jarrutuksessa
- Seisontajarrun vapautuminen on epäsäännöllistä
- Järjestelmäpaine putoaa normaalista vaikka kompressori toimii
Seisontajarrun sylinterin vaihto vaatii erikoistyökalun (jousen jännityksenpoistaja). Älä yritä purkaa yhdistelmäsylinteriä ilman oikeaa välineistöä, jousi on hengenvaarallinen paineistettuna.
Työnjohtajan tarkistuslista: Jarrujärjestelmä
Ennen jokaista ajoa:
- Ilmanpaine nousee yli 6 barin alle 3 minuutissa
- Ei ilmavuodon ääniä
- Perävaununliitäntöjen tiivisteet kunnossa
100 000 km tai vuosittain:
- Jarrulevyjen ja -palkkien paksuudet mitattu
- Ilmankuivaimen kuivausaine vaihdettu
- EBS-vikakoodit luettu diagnostiikkalaitteella
- Jarruletkut tarkistettu silmämääräisesti
200 000 km tai epäsäännöllisessä toiminnassa:
- Jarruletkut vaihdettu
- Kompressorin toiminta testattu painetestillä
- Modulaattoriventtiilit testattu EBS-diagnostiikalla
Jarrujen lainsäädäntö ja katsastusvaatimukset
Traficomin katsastusvaatimukset asettavat jarruteholle selkeät minimirajat. Kuorma-auton palvelujärruteho on oltava vähintään 45 % ajoneuvon painosta. Perävaunun jarruteho on vähintään 40 % perävaunun painosta.
Käytännössä tämä tarkoittaa: 26-tonnisessa kuorma-autossa jarruvoiman on oltava vähintään 117 kN. Alle tämän raja-arvon menevä ajoneuvo hylätään katsastuksessa välittömästi.
EU-asetus N:o 661/2009 asettaa uusille ajoneuvotyypeille vaatimukset EBS-järjestelmälle, ESC:lle (ajonvakausjärjestelmä) ja AEBS:lle (automaattinen hätäjarrutusjärjestelmä). Nämä järjestelmät toimivat mekaanisen jarrujärjestelmän päällä, mekaaninen kunnossapito on edellytys elektroniikan toiminnalle.
Jarrukorjaamon valinta E75-reitillä
Jarrujen huolto ei onnistu jokaisessa korjaamossa, se vaatii erikoistuneen jarrudiagnostiikkalaitteiston ja kalibroidun jarrudynamometrin. E75:n varrella raskaan kaluston järjestelmäkorjaamoita on seuraavilla paikkakunnilla:
- Lahti: Logistiikka-alue Renkomäki, useita sopimuskorjaamoita suurimmille valmistajille
- Jyväskylä: Valtatie 9 solmukohta, Scania, Volvo ja MAN -verkostokorjaamot
- Äänekoski: Teollisuuskaupunki, jossa raskaan kaluston huoltokapasisteetti kasvaa biotaloushankkeiden myötä
- Oulu: Pohjoisen solmukohta, kaikki suurimmat valmistajien huoltoverkostot edustettuina
Tarkista kaupunkikohtaiset huoltoliikkeet rekkahuolto E75 -sivulta.
Jarrujen huoltokustannukset
Ennakoimaton jarrukorjaus kesken E75-reitin on aina kalliimpaa kuin suunniteltu huolto. Alla viitehinnat Suomen markkinahinnoilla:
| Toimenpide | Hinta (ilman ALV) |
|---|---|
| Jarrulevyn vaihto (1 akseli, osat + työ) | 400 ja 700 EUR |
| Jarrupalkin vaihto (1 akseli) | 200 ja 400 EUR |
| Ilmankuivaimen kuivausaine | 80 ja 150 EUR |
| EBS-diagnostiikka + vikakoodien luku | 80 ja 180 EUR |
| Jarruletku (yksittäinen) | 60 ja 120 EUR |
| Yhdistelmäsylinterin vaihto | 300 ja 600 EUR |
| Jarrudynamometritesti (katsastusajopaikka) | 50 ja 100 EUR |
Kiirekorjauksessa (tien päällä tai yön yli) hinnat voivat olla 30–50 % korkeammat.
Diagnostiikkapolku: jarruongelma tien päällä
Jos jarruissa tuntuu poikkeama ajossa, käy läpi seuraava järjestys ennen korjaamolle ajamista:
JOS jarruvoima tuntuu eri suurelta vasemmalla ja oikealla → tarkista jarruletkujen kunto molemmilta puolilta, palkkimitat, onko jarru kiinnijäänyt
JOS EBS-valo palaa mutta jarrutuntuma on normaali → lue vikakoodit diagnostiikkalaitteella, usein vain ABS-anturin likaantuminen
JOS ilmanpaine ei nouse normaalisti → tarkista ilmankuivaimen puhallus, mahdollinen vuoto kompressorissa tai putkistossa
JOS seisontajarru ei vapaudu normaalisti → yhdistelmäsylinterissä todennäköisesti jousen vika tai paineilmavuoto, ÄLÄ aja ajoneuvolla ilman toimivaa seisontajarrua
Lisätietoa jarruongelmadiagnostiikasta löytyy paineilmajärjestelmän jäätyminen -oppaasta.
Jarruneste paineilmajärjestelmässä
Raskaan kaluston jarrujärjestelmässä ei käytetä jarrunestettä kuten henkilöautoissa. Jarrutusvoima välittyy paineilmalla, ei hydrauliikalla. Silti kosteudenhallinta on kriittinen huoltokohde.
Paineilmajärjestelmän ilmankuivain poistaa kompressorin tuottamasta ilmasta kosteuden ennen sen pääsyä säiliöihin ja jarruputkistoon. Jos kuivain ei toimi oikein, kondensoitunut vesi kertyy putkistoon. Talvella tämä vesi jäätyy venttiileihin ja sylintereihin, mikä voi estää jarrutuksen kokonaan. Lisätietoa paineilmajärjestelmän jäätymisestä löytyy erillisestä oppaasta.
Kondenssiveden tyhjennys on tehtävä säännöllisesti: säiliöiden pohjassa olevat tyhjennysventtiilit avataan manuaalisesti tai automaattisesti. Talvikuukausina tyhjennys on suositeltavaa tehdä viikoittain. Ilmankuivaimen kuivausaineen vaihto vuosittain tai 100 000 km välein ehkäisee kosteusvauriot tehokkaasti.
Pakkasella alle -25 asteessa kondenssiveden jäätymisriski kasvaa merkittävästi. Pakkasjaksolla ilmankuivaimen toimintaa kannattaa seurata painemittarista: jos paine nousee normaalia hitaammin tai järjestelmästä kuuluu epätavallisia ääniä, syy on todennäköisesti jäätynyt putkisto. Lisätietoa jäätymisongelmista löytyy paineilmajärjestelmän jäätyminen -oppaasta.
Perävaununjarrut: erityishuomiot
Perävaunun jarrujärjestelmä kytketään vetoautoon kahdella paineilmaletkulla: punaisella (ohjauslinja) ja keltaisella (syöttölinja). Punainen letku välittää jarrutussignaalin, keltainen syöttää paineilmaa perävaunun säiliöihin. Letkujen sekoittaminen tai vuotava liitäntä aiheuttaa jarrutuskyvyn menetyksen.
Vetoauton ja perävaunun ABS- tai EBS-järjestelmien yhteensopivuus on tarkistettava erityisesti, kun vetoautoa vaihdetaan tai käytetään eri perävaunuja. Vanhempi ABS-perävaunu toimii uudemman EBS-vetoauton kanssa, mutta jarrutusvoiman jakautuminen ei ole optimaalinen. Diagnostiikkalaitteella voi todentaa, tunnistavatko järjestelmät toisensa oikein.
Liitäntäkohta on mekaanisesti kuluvin kohta järjestelmässä. Tiivisteet kovettuvat, liittimet hapettuvat ja letkut hankautuvat vetoauton ja perävaunun välisessä liikkeessä. Tarkista tiivisteet silmämääräisesti jokaisen kytkennän yhteydessä. Vuotava liitäntä kuuluu sihinänä, ja se näkyy järjestelmäpaineen laskuna.
Talvella jäätyneet perävaunuliitännät ovat yleinen ongelma. Suojaa liittimet tulpilla aina kun perävaunu on irti vetoautosta. Jäätynyttä liitintä ei saa sulattaa avotulella, vaan lämpöpuhaltimella tai lämpimällä vedellä. Jarrujen talvivalmistelun kattava ohjeistus löytyy talvihuollon tarkistuslistaan.
Perävaunun jarrujen säätö poikkeaa vetoauton jarruista. Monissa perävaunuissa on automaattisäätöiset jarrut, mutta vanhemmissa malleissa manuaalinen säätö on tarpeen. Tarkista jarruvälys rullatestissä tai nostamalla akseli tunkilla ja pyörittämällä pyörää käsin. Liian suuri välys pidentää jarrutusmatkaa merkittävästi, ja se havaitaan usein vasta katsastuksessa.
Perävaunun jarrujen testaus ennen lähtöä on lakisääteinen velvollisuus. Kytke perävaunu vetoautoon, nosta järjestelmäpaine normaalitasolle ja testaa jarrutus matalalla nopeudella. Tarkista, ettei perävaunu vedä kummallekaan puolelle jarrutuksessa. Sivulle vetäminen viittaa jarrujen epätasaiseen toimintaan, jonka syy on selvitettävä ennen ajoon lähtöä.
Usein kysytyt kysymykset
Jarruhuollon hinta raskaassa kalustossa
Jarrulevyn ja -palkin vaihto yhdelle akselille maksaa tyypillisesti 600 ja 1 100 euroa osat ja työ mukaan lukien. EBS-diagnostiikka on 80 ja 180 euroa. Ilmankuivaimen kuivausaineen vaihto on 80 ja 150 euroa. Kokonaiskustannus vuosihuollolle on yleensä 500 ja 1 500 euroa riippuen kaluston iästä ja käyttötyypistä.
Jarrujen tarkistusväli
Jarrulevyjen ja -palkkien paksuudet mitataan 100 000 km tai 12 kuukauden välein. Ilmankuivaimen kuivausaine vaihdetaan samalla aikavälillä. EBS-vikakoodit luetaan jokaisen vuosihuollon yhteydessä. Päivittäinen silmämääräinen tarkistus ja ilmanpaineen seuranta kuuluvat kuljettajan vastuulle.
EBS vs. ABS raskaassa kalustossa
ABS (Anti-lock Braking System) estää pyörien lukkiutumisen jarrutuksessa. EBS (Electronic Braking System) sisältää ABS-toiminnon mutta ohjaa lisäksi jarrutusvoimaa akseli- ja pyöräkohtaisesti sähköisesti. EBS reagoi nopeammin, jakaa jarrutusvoiman tasaisemmin ja mahdollistaa esimerkiksi kuorman painon huomioivan jarrutuksen. Uusissa raskaissa ajoneuvoissa EBS on vakiovaruste.
Milloin jarrulevyt pitää vaihtaa?
Jarrulevyt vaihdetaan, kun levyn paksuus alittaa valmistajan ilmoittaman minimipaksuuden. Tyypillisesti minimiraja on noin 22 mm alkuperäisestä paksuudesta. Lisäksi levyt vaihdetaan välittömästi, jos pinnassa on yli 1 mm syviä halkeamia tai vakavaa pistokorroosiota. Epätasainen kuluminen yli 2 mm viittaa jarrumekanismin vikaan, joka on korjattava ennen levyn vaihtoa.
Jarrujärjestelmässä kompromissit eivät kuulu ammattiajajan sanavarastoon.
